龍崗區304薄壁不銹鋼水管和管件連接技術——卡壓式連接篇

　　不銹鋼行業的發展逐年上升，薄壁化的不銹鋼更是為管業的發展有了新的突破。薄壁化的不銹鋼為管道機械式連接有了希望，讓不銹鋼管道的壓接成為可能。這既節省了不銹鋼的材料使用量，也為不銹鋼連接方式有了進一步的探究。從初始的焊接到機械式，從機械式再深入衍生出卡壓式、壓縮式等多種機械連接方式。龍崗區304薄壁不銹鋼管的蓬勃發展造就新一輪的管業市場。生活用到工業用，從給排水到燃?xì)膺\(yùn)輸，機械式連接接口連接牢固，美觀大方,深受大家的喜愛。

　　目前不銹鋼管道連接主要分為焊接式和卡壓式。

　　卡壓式連接-----是一種通過冷擠壓手段實現管材與管件連接密封的方式，它是將預先套上密封圈的管材插入管件的承口，從外部對承口的連接段周向施壓。壓接時，承口的連接段連同插入的管材一起下凹變形后抱死鎖緊，從而實現管材與管件的有效密封的連接方法。歐洲在上世紀60年代發明了擠壓式連接技術。該項技術使不銹鋼管的薄壁化得以實現，并于上世紀90年代引入中國，隨后在國內成為主要的薄壁不銹鋼連接方式。目前我國已制定一套完善的國標（GB/T19228薄壁不銹鋼卡壓式管件組件）。

　　歷經40余年，發達國家率先規范的卡壓式管件，在歐洲、亞洲、美洲等發達地區形成蓬勃發展之勢，成為給水、燃?xì)獾缺”诓讳P鋼連接管材的主流產品，其主要原因?yàn)椋海?）連接安全可靠：雙擠壓式管件連接強度高，抗振動。將連接部位一次性做“死”，避免了“活接頭”松動的可能性，如房屋振動、水錘振動、管道共振、地震造成的管道連接松動，避免泄漏，減少了事故風險。（2）施工便利快捷：擠壓式管件現場安裝極為便利，小管安裝時間僅為焊接管件或套絲管件的1/3左右，進而縮短工期，降低安裝費用。

　　大銘是國內最早生產不銹鋼管件的廠家之一，是一家全球?qū)I(yè)的不銹鋼管道系統制程商，擁有焊接、卡壓、溝槽等多種連接管件，無論是焊接還是非焊接領域，均擁有行業領先的技術服務團隊，大銘從創辦以來，大大小小案例上千，在國內重大建筑管道領域的長期應用，積累了資深的技術方案，具有豐富的不銹鋼管道連接工程項目安裝經驗，經過長期累積的經驗，無論給排水、燃?xì)?、化工、船舶、直飲水等?xiàng)目的應用均為客戶提供了優異的解決方案，節省了客戶管道使用綜合成本，提升了運營效率，對卡壓式連接與焊接有著深刻的認識。

　　薄壁不銹鋼卡壓式連接方式主要適用于公稱直徑小于等于100mm、壁厚為0.8～2.0mm的薄壁不銹鋼水管連接工藝，焊接式連接方式理論上適用于任何規格管徑的鋼管，但因小管徑焊接不便，市場逐步形成DN50以下以使用卡壓連接為主，DN50以上使用焊接為主的連接方式(從安裝效率上考慮，小管壓接方便，安裝效率高；其次，小管的焊接相對來講效率低。大管壓接的變形及密封相對較困難，一般需要三人協助方能進行，而大管的焊接較為容易；大管的壓接式環形變形，必須分多步進行)。

　　卡壓式連接施工工藝安裝步驟：

　　1.配管下料——計算配管尺寸，根據安裝的所需長度，在鋼管上畫上記號，采用角磨機對鋼管進行切割，切割時必須采用不銹鋼專用砂輪片，并保持切割端面盡量垂直，其切斜度在3mm以內。

　　2.清理毛刺——管材切斷后應內外去毛刺，特別不允許有外翻毛刺，以避免在安裝的過程中管材插入管件時割傷橡膠O型密封圈，造成壓接后滲漏。

　　3.標記劃線——確保鋼管完全插入管件本體，必須在管端作插入長度標記劃線，以保證插入長度，否則易引起管子插入不到位，導致管子脫落。

　　4.壓接——將待壓接的管材、件放入鉗座上的鉗模壓接處，啟動壓接工具進行一次性壓接。注意壓接過程中不能搖晃，以免導致壓接扭曲。

　    5.檢查——壓接完成之后，采用專用的量規對壓接尺寸進行檢驗，當量規能順利通過，表示壓接合格。

　　對于不銹鋼連接，大銘根據多年的經驗，推薦小卡大焊，即小管徑管路采用壓接，一般用于DN50以下，對于DN50以上則采用焊接。

　　優良的龍崗區304薄壁不銹鋼水管卡壓式連接管道離不開細心、規范的操作，更離不開專業的卡壓設備，作為不銹鋼壓接的前提，卡壓設備也顯得格外重要。大銘目前有充電式電動卡壓槍、手動液壓泵、電動液壓泵三種卡壓安裝工具。每種卡壓設備都有其本身的優勢，充電式電動卡壓工具重量輕，不僅能夠在地面上使用，也可以在高空中進行卡壓，不受場地的限制；手動泵本身依靠人工提供動力源，在沒有電源的安裝場所能夠持續壓接作業；電動卡壓泵則在有電源的工況下能夠節省人力，提高卡壓安裝效率，下面就介紹一下不同工具，以便選用時參考。

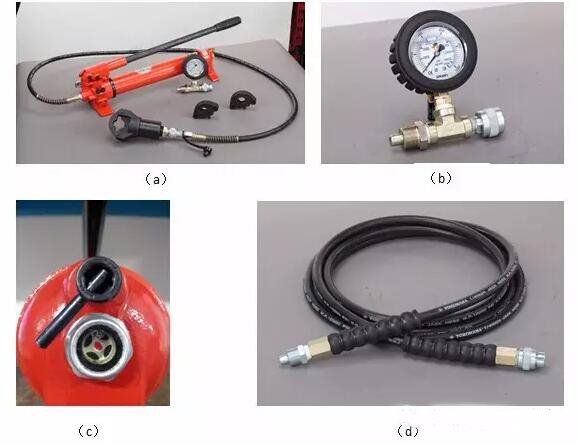

　　手動液壓泵（MAXDN100）：

　　手動液壓泵出力大，攜帶方便，在很多地方均有使用。配合油管以及鉗座使用，是最早出現的壓接設備，其結構緊湊，體積小、重量輕、攜帶方便。大銘根據在施工中使用時遇到的問題或注意事項對傳統手動液壓泵進行了一些改良：

　　1、在表頭處覆蓋一層塑膠表套；

　　2、油筒內部裝有過濾網；

　　3、泵體尾座一部分有個透明的窗口。

　　表頭處的表套能夠很好地保護壓力表，緩沖外界對表頭的壓迫；油筒里的過濾網采用磁性材料，對于油筒內部磨損的鐵砂能夠?qū)⑵溥M(jìn)行吸附，將油中混合的雜質清除，防止鐵砂堆積與過濾網處造成堵塞，起到清潔作用，只需每隔一段時間進行清理即可；泵體尾座部分的透明窗口，通過窗口很容易觀測油筒內的油量，以便及時注油，油筒內的液壓油經過長時間工作會產生一定的質變，透過窗口也能清晰的看到油的品質好壞進行更換。

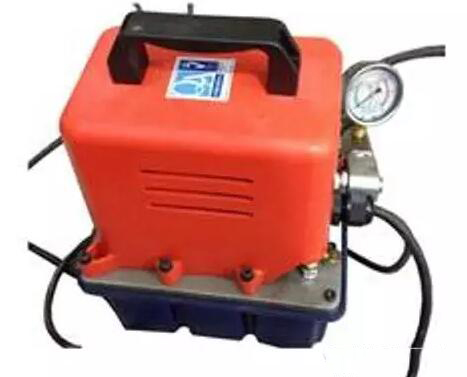

　　電動液壓泵（MAXDN100）：

　　電動液壓泵通過遙控式或腳踏式兩種控制開關進行操作，在一定情況內減輕安裝人員的勞動程度。出油口配制壓力表，在壓接過程中可隨時觀測壓力大小，調節壓力。

　　電動液壓泵特點：

　　1.重量輕，方便攜帶；

　　2.易使用，安裝效率高；

　　3.儲油多，壓接范圍大，最大輸出壓力可達70MPa。

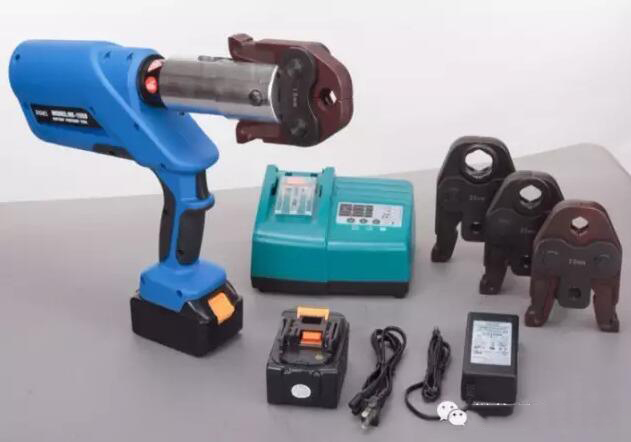

　　手持式電動卡壓工具（MAXDN50）：

　　電動卡壓工具采用液壓傳動，穩定性強，適用于DN8-DN50的管徑。全自動壓接過程，用時短，輕按開關開始?jí)航樱航馔瓿珊笞詣?dòng)復位，整個過程只需5-8秒。

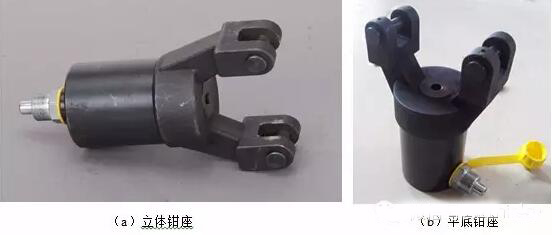

　　鉗座

　　連接動力源與鉗模的橋梁。鉗座一般分為兩種，有底部接油管類以及側部接油管類，側部接油管的鉗座能夠?qū)Q座平放于地面，不易搖晃，易控制。

　　工作時通過鉗座兩側的插銷將上鉗模固定，下鉗模則通過下方鉗座活塞桿中心孔配合頂起進行卡壓。隨著鉗模經過反復的壓接使用，壓接次數過多時難免會產生一點磨損，為了保證壓接品質，鉗模在壓接一萬次過后進行更換。卡壓鉗經兩萬次使用進行一次更新保養。鉗座分為大鉗座和小鉗座，大鉗座適用于DN32-DN50，小鉗座適用于DN15-DN25。

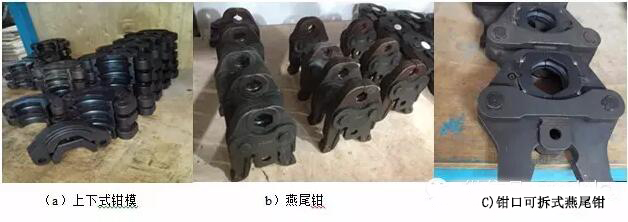

　　上下式鉗模鉗口

　　采用先進工藝生產，設計了最佳壓縮比，經測試所有鉗口壓接后均能承受4MPa壓力，壓接后美觀大方，變形適當。只需大鉗座與小鉗座兩種鉗座，壓接時方便快捷，成本低廉。

　　燕尾式鉗口

　　依照最佳力學分段設計，以DN32為界限使用兩個鉗臂進行替換壓接，從而僅需較小的動力輸出即可實現通用壓接，避免了壓接小口徑時壓力過大而大口徑壓接時壓力不足的問題，同時考慮到攜帶的便捷，故將燕尾鉗整體進行改進，將鉗口部分重做，換成一個可拆卸的小鉗口，這既減輕了重量同時又避免造成資糧浪費，降低了成本，有助于鉗模壽命的延長。

　　用于手動液壓泵或電動液壓泵，（b）與則是兩種結構的燕尾鉗，用于充電式卡壓工具。

　　為了適應場地等因素，卡壓連接的出現也涌出了多種卡壓連接工具。良好的工具能夠令壓接事半功倍，對于薄壁不銹鋼卡壓連接使用的壓接工具，大銘有齊全的卡壓安裝設備，保障龍崗區304薄壁不銹鋼水管道安裝工程的順利進行?！　?/span>
